SolidWorks Electrical电线样式更改
在设计过程中,难免会遇到设计变更。本文将介绍设计变更中电线样式的更改方法。

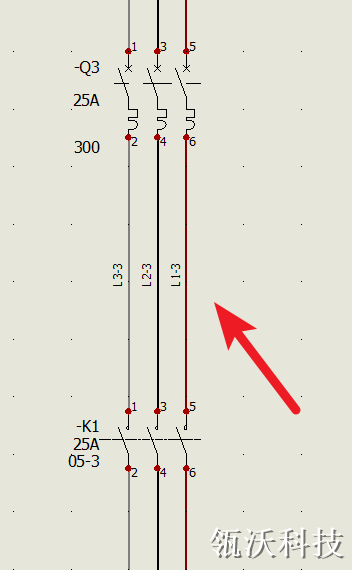

删除已有导线,选用新的电线样式将其重新绘制,是最基本的更改电线样式的方法。由于软件可以一次完成三相多线绘制,因此,该方法适用于特定多线的电线样式更改,如图 1所示。
小技巧:如果要绘制的导线恰好是已有导线的延长,可以拉伸已有导线来完成新导线的绘制。如图 2所示,选择要拉伸的导线,可以看到导线两端的“操作点”,单击“操作点”便可拉伸该导线。如果需要沿同一方向拉伸多条导线,可以使用【拉伸】命令。

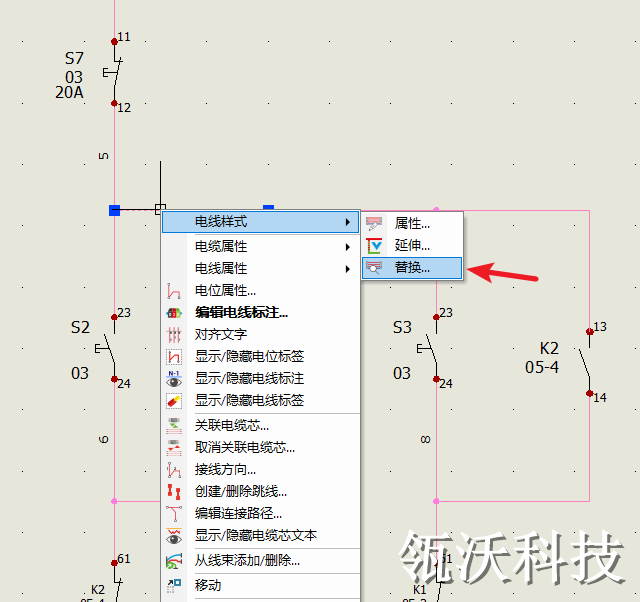

如果想要将某一种或多种电线样式更改为另一种时,就需要使用【替换】命令,如图 3所示。

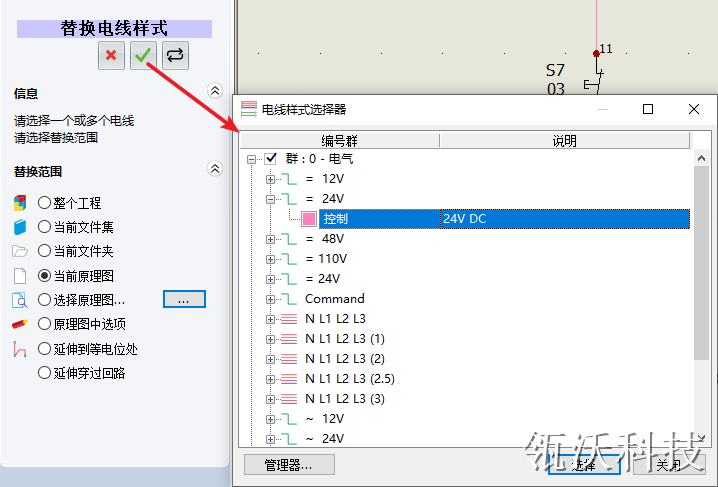

如图 4所示,在使用更改命令时,需要确定更改范围。单击【确定】将弹出“电线样式选择器”,在其中选择新的电线样式,单击【选择】将弹出“确认对话框”,单击【确定】,软件将完成对特定范围内同种电线样式的更改。

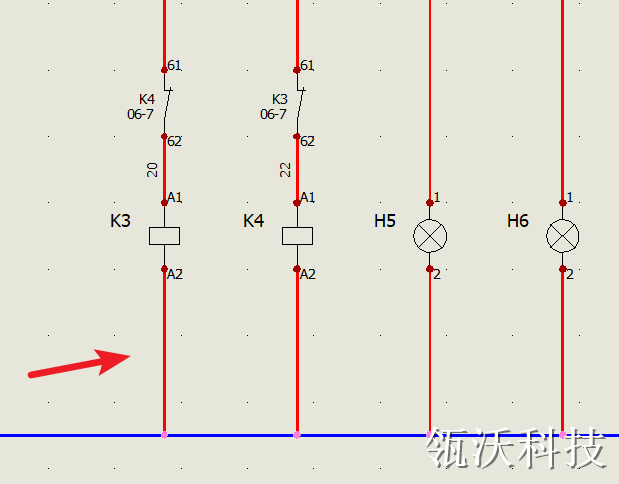

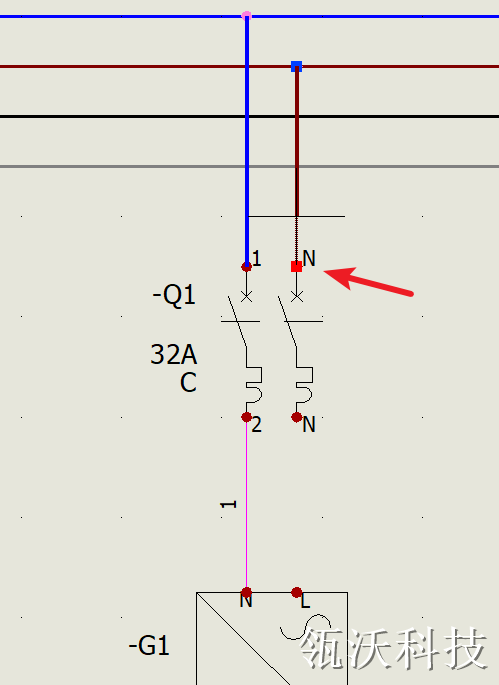

图 5是另一种常见的问题,。该示例中,需要将符号下方的电线统一更改为蓝色中性线。

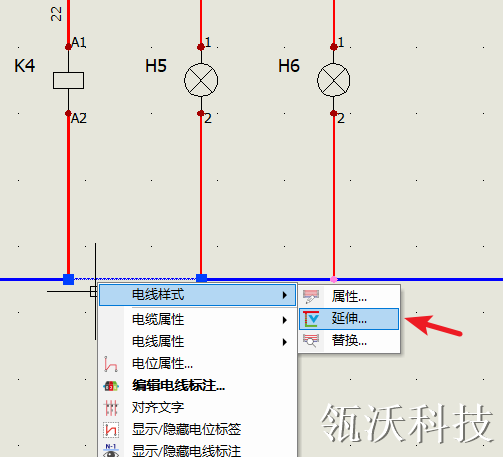

要想让直接相连的导线线型保持一致,可以使用【延伸】命令,如图 6所示。

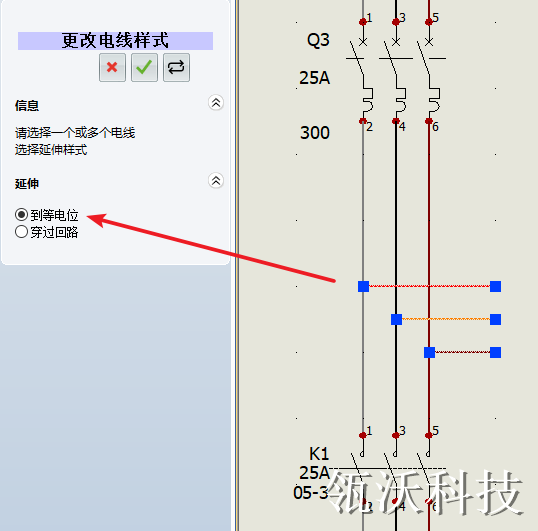

如图 7所示,【延伸】命令允许我们选择“延伸范围”,这里我们选择“到等电位”。单击【确定】完成电线样式更改。
【延伸】命令支持选择多个对象,因此图 1中的情况我们也可以使用【延伸】命令。首先,使用新的电线样式绘制多线与旧的多线相连,注意绘制多线时由图纸空白处画起,然后选择新绘制的多线,使用【延伸】命令(如图 8所示),最后删除新绘制的多线。
原理图绘制的内容主要是绘制导线和插入符号,因此掌握导线的绘制、更改技巧可以很大程度提高绘图效率。本文介绍了多种电线样式更改方法,在实际绘图中根据应用场景选择最佳的方法,方能事半功倍。
