如图 1所示，在原理图中双击Q1符号，打开“Q1设备属性”对话框，切换至“设备型号与回路”标签，将看到与“设备型号”相关的命令。

单击【搜索】，打开“选择设备型号”对话框（如图 2所示），该窗口左侧可以设置筛选条件，右上方区域将显示符合条件的设备型号，选择部件为“21113”的设备型号，下方回路状态显示完全匹配，依次【添加】→【选择】完成“断路器Q1”的型号选择。

返回“设备属性”窗口，将看到“设备型号列表”中出现所选设备型号“21113”，如图 3所示。单击【确定】完成断路器Q1选型。

完成选型后在符号旁边将自动显示设备型号关键信息，如图 4所示。

使用相同方法为断路器K1、K2选择部件号为“LC1D09J7”的设备型号；为电机选择部件号为“3GAA 181 102-BBC” 的设备型号。

插入符号时，软件会自动打开“符号属性”对话框，在该对话框下也可以为设备分配型号。已插入的符号在其右键菜单中单击【符号属性...】同样可以打开“符号属性”对话框，如图 5所示。

将“符号属性”对话框切换至“设备型号与回路” 标签，其界面与“设备属性”对话框下的界面相同，如图 6所示。

使用相同的方法为“常闭按钮S1” 选择部件号为“004454”的设备型号；为两个常开按钮S1、S3选择部件号为“023012”的设备型号。

通常一个端子排上的端子具有相同的型号，并且在原理图中分布比较分散，因此可以在“端子排编辑器”下为端子选型。此时，需要打开“端子排管理器”，在“工程选项卡”下单击【端子排】，如图 7所示。

在“端子排管理器”中选择端子排X1，单击【编辑】，打开“X1端子排编辑器”。如图 8所示，在端子列表中选择所有端子（支持框选和连选），单击“设备型号”下的【分配设备型号...】，可以为选中的端子统一分配型号。

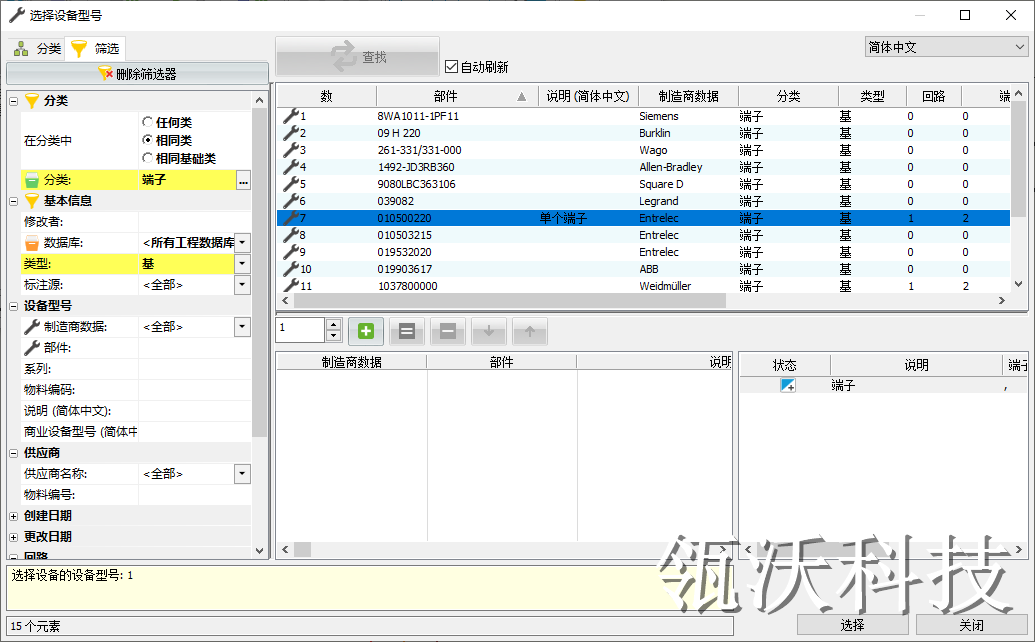

在打开的“设备型号选择器”中选择部件号为“010500220”的端子型号，并单击【选择】，完成“端子排X1”中的端子选型，如图 9所示。

最后，使用上述方法为“端子排X2”中所有端子选择相同的端子型号。

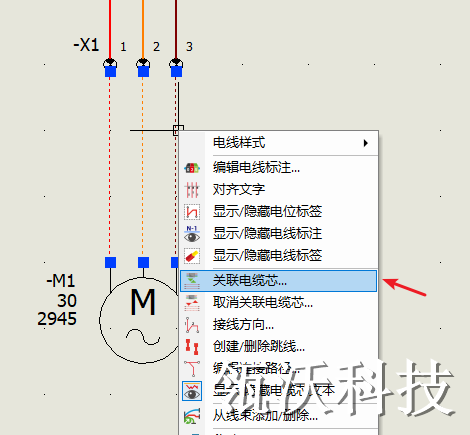

图 10

图 11

图 12

图 13
