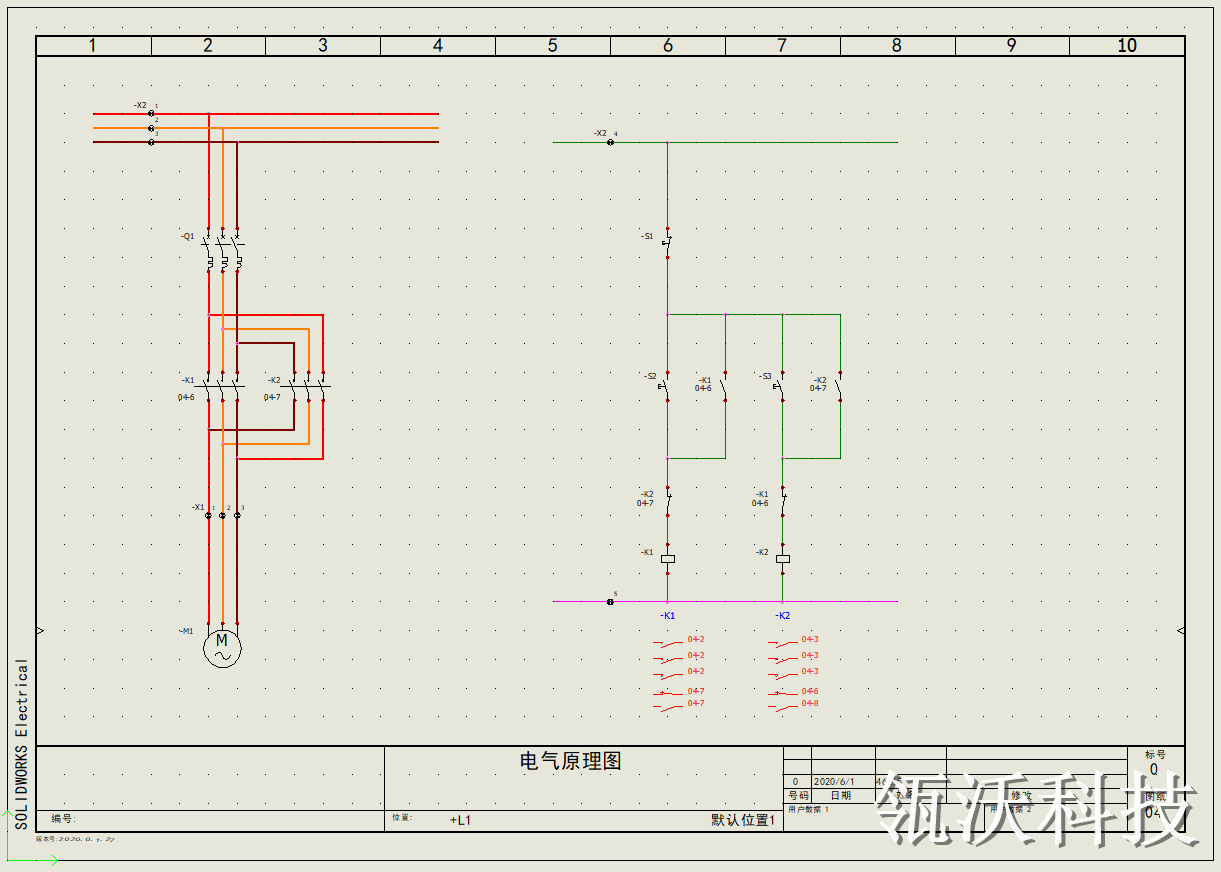

在上一篇《原理图绘制之导线绘制》中完成了示例项目（如图 1所示）的导线绘制。本文将介绍原理图符号插入方法，完成示例项目的符号插入。

向原理图插入符号有两种方式：功能区使用【插入符号】命令插入，和在“符号控制面板”拖动符号插入。

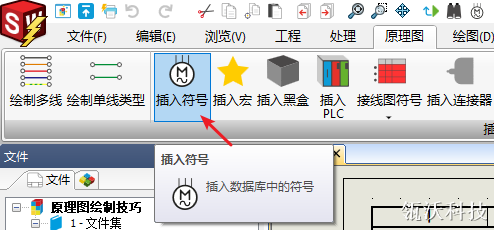

如图 2所示，依次单击【原理图】→【插入符号】，打开“插入符号”命令。

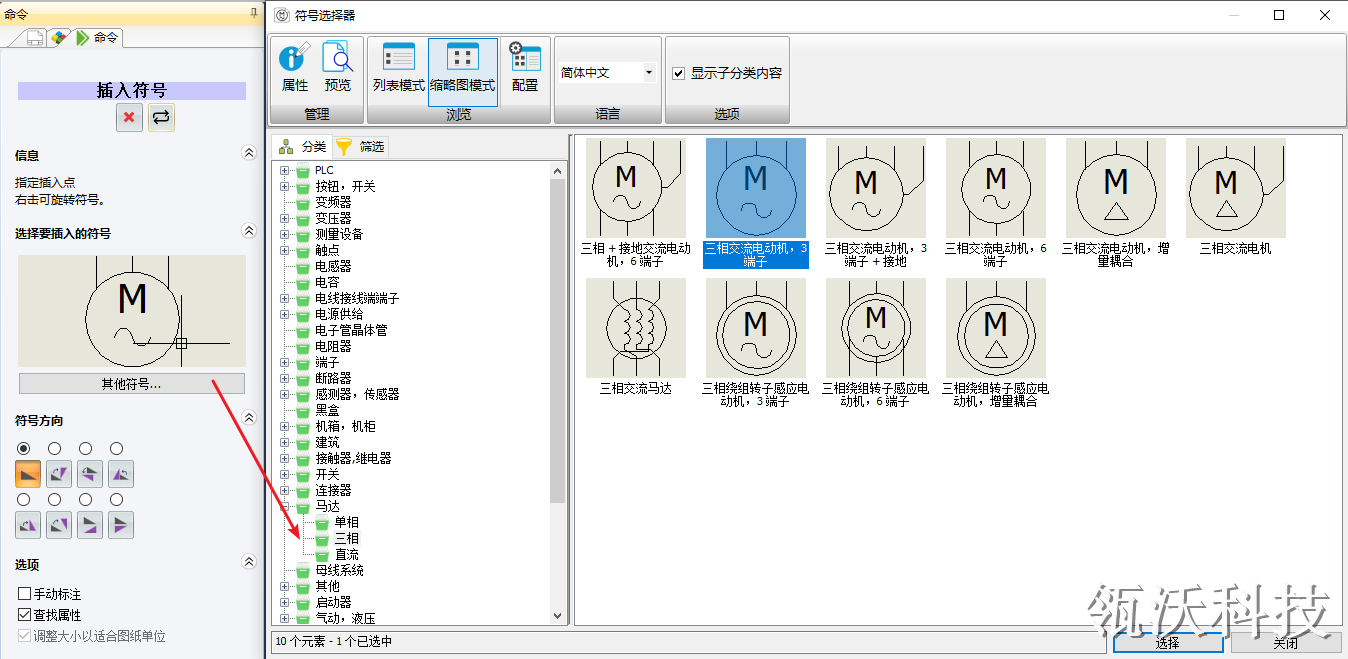

如图 3所示，“插入符号”命令会保留上次使用过的符号，通过单击【其他符号...】,可以在弹出的符号选择器中选择其他符号。

本次选择“三相交流电动机”符号，单击【选择】完成符号选择。

插入符号状态，选择的符号在绘图区域会跟随光标移动，并且符号会根据光标所在位置的导线方向自动旋转。将光标移动至“三相分支”一相线末端，单击图纸以插入符号。符号也可以与导线重合，如图 4所示，软件将自动断开多余的导线。

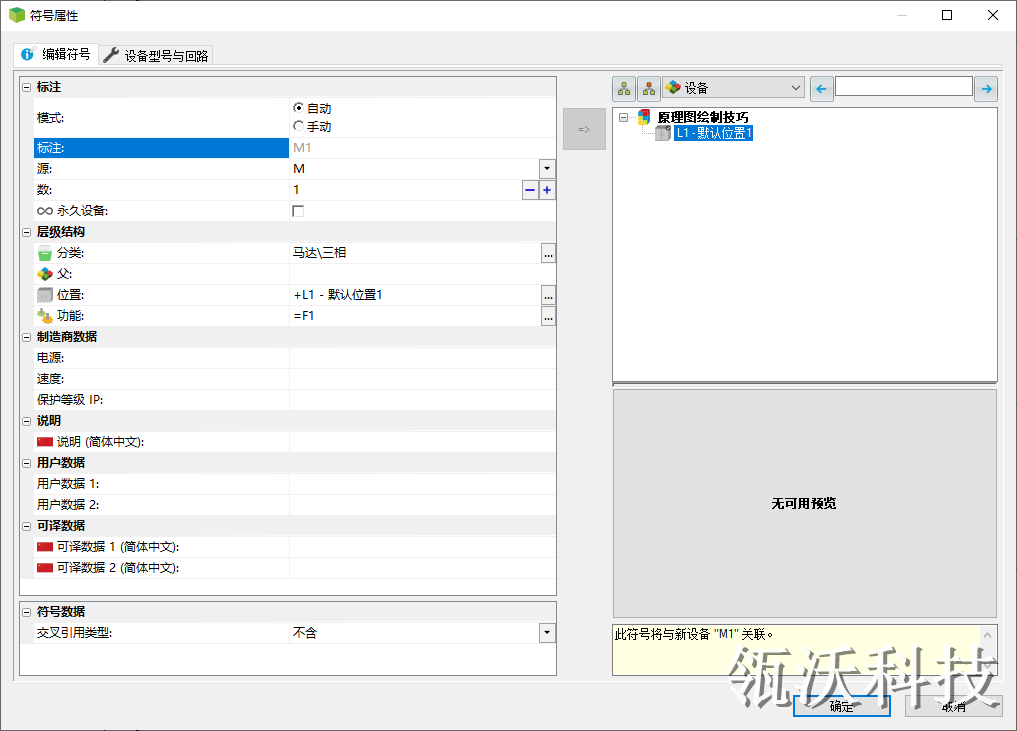

插入符号后，软件将自动打开“符号属性”对话框，如图 5所示。

在图纸中新插入一个符号，软件将自动产生一个与之对应的设备，因此在“编辑符号”选项卡中左侧区域可以设置该设备的相关属性；如果想要将新插入的符号关联至已有设备，则在右上方区域设备树中选择对应设备。保持默认设置单击【确定】，完成“电机”设备属性设置。

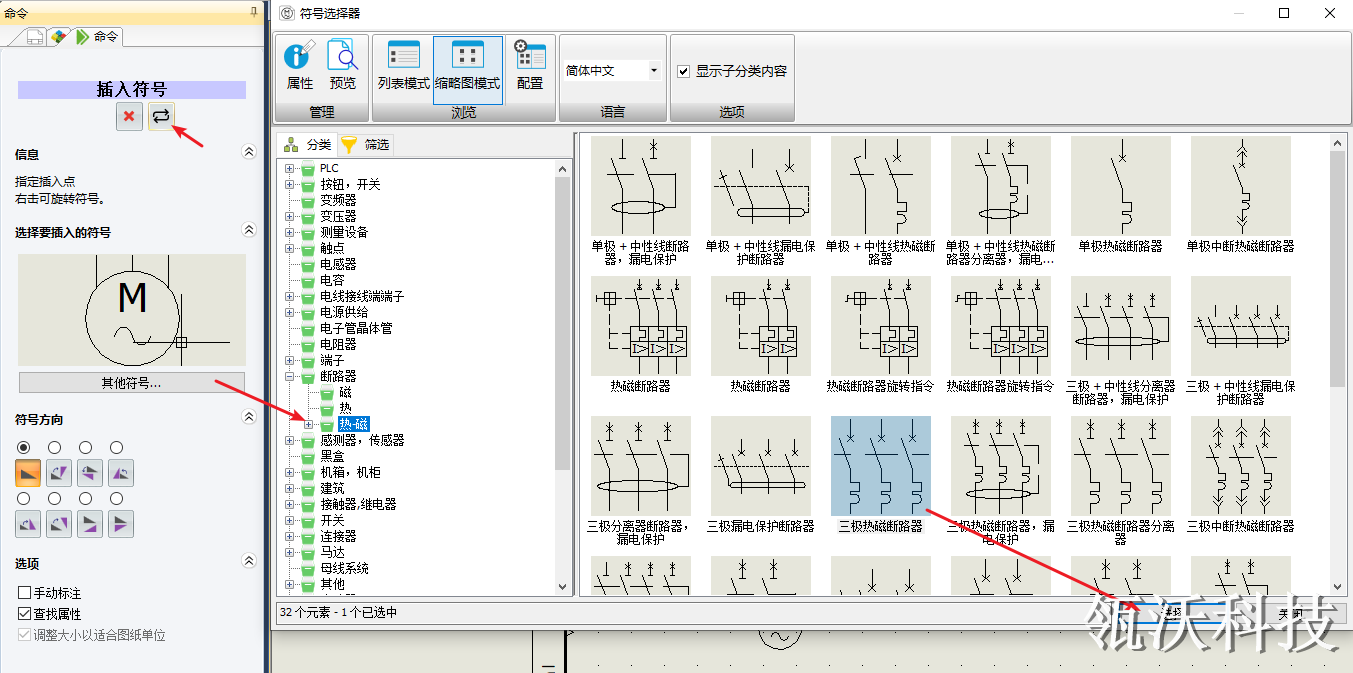

单击【插入符号】命令来插入主回路其他符号。如图 6所示，打开【重复】命令方便连续多次插入符号。单击【其他符号...】，选择“三极热磁断路器”。

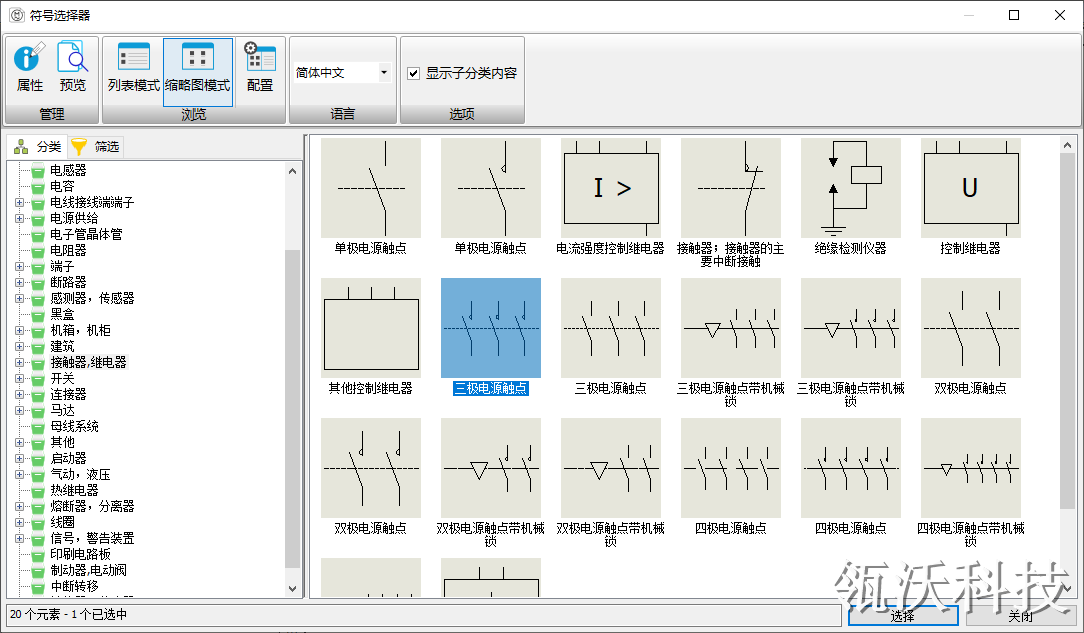

将光标移动至合适位置，在图纸中单击以完成“断路器”符号插入。在弹出的“符号属性”对话框中单击【确定】，完成“断路器”设备属性设置。在“插入符号”命令下单击【其他符号...】，在“符号选择器”的“接触器，继电器”分类下选择三极电源触点，如图 7所示。

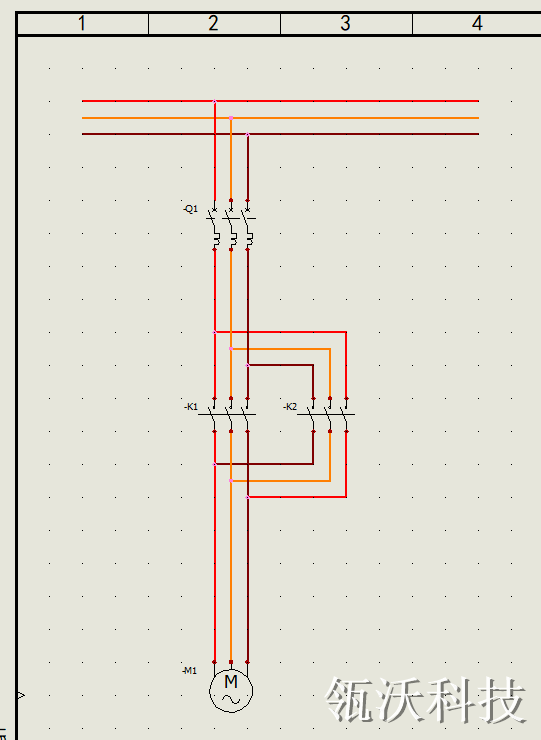

以相同的方法完成两个“接触器电源触点”的插入，结果如图 8所示。

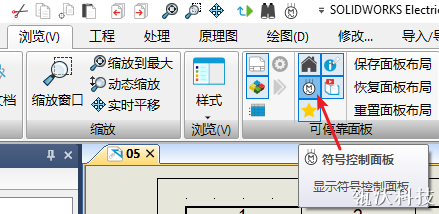

接下来使用“符号控制面板”完成“控制回路”符号插入。如果“符号控制面板”未显示，可以通过“浏览”选项卡下的【符号控制面板】命令激活，如图 9所示。

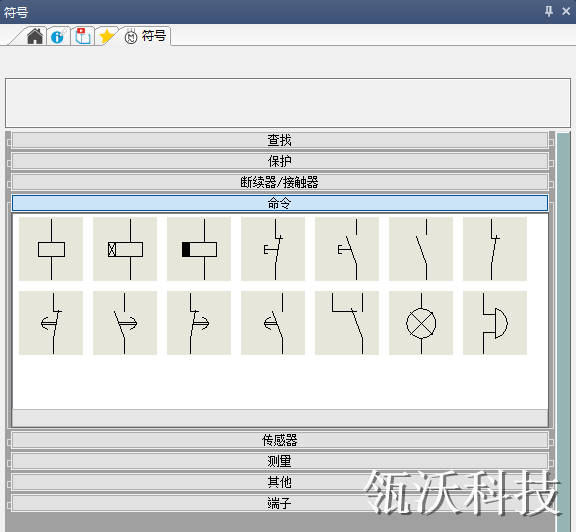

如图 10所示，“符号控制面板”内置了一些分组，每个分组都添加了常用的符号，用户可以添加新的分组并能为其添加其他符号。

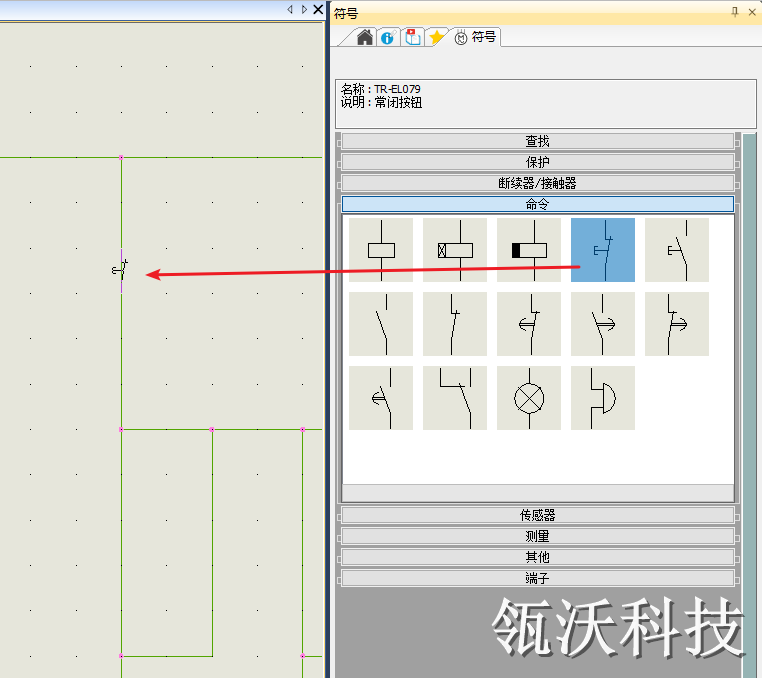

如图 11所示，将“常闭按钮符号”从“符号管理器”中拖动至图纸即可完成该符号插入。在弹出的“符号属性”对话框中单击【确定】，完成“常闭按钮”设备属性设置。

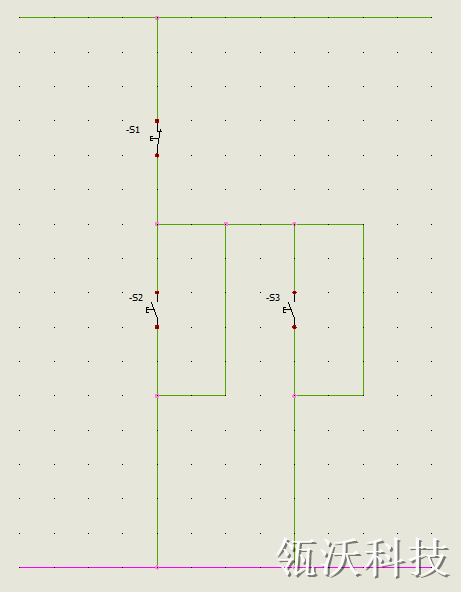

以相同方法完成两个常开按钮插入，结果如图 12所示。

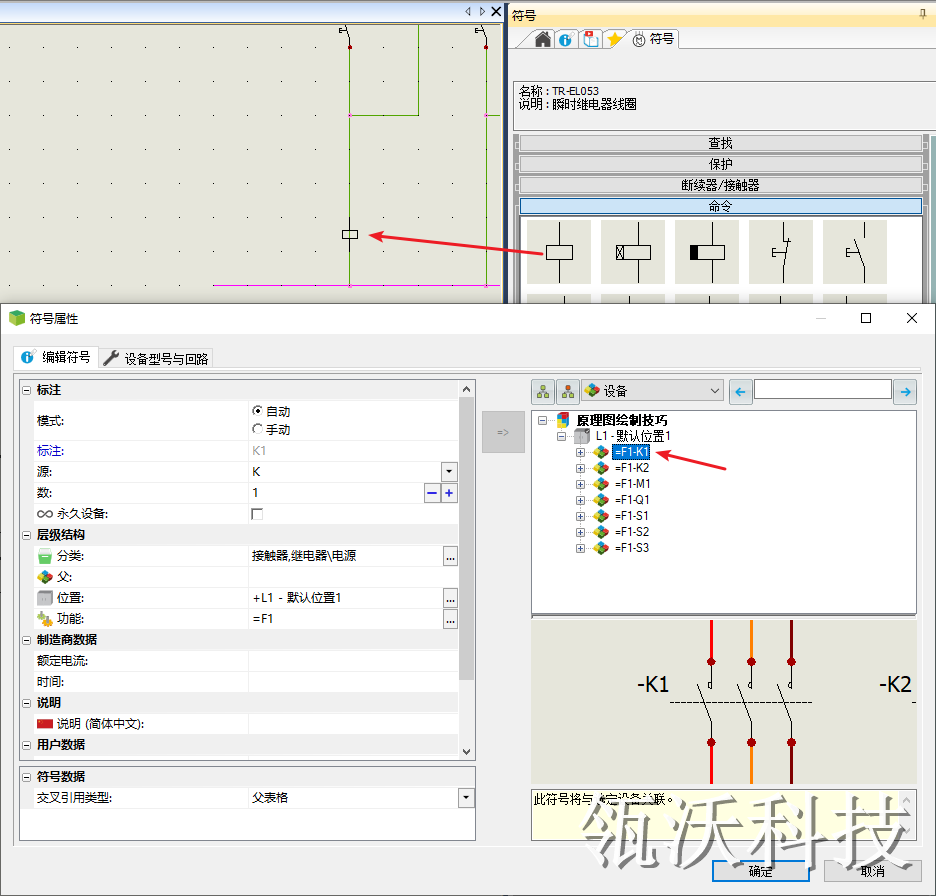

前面已经绘制了“接触器电源触点”，因此接下来插入的“接触器线圈”和“辅助触点”需要关联已有设备。如图 13所示，插入“瞬时继电器线圈”，在“符号属性”下选择“=F1-K1”设备（如果不确定要关联的设备，选择该设备在下方预览区查看其包含的其他符号），单击【确定】以完成线圈符号插入。

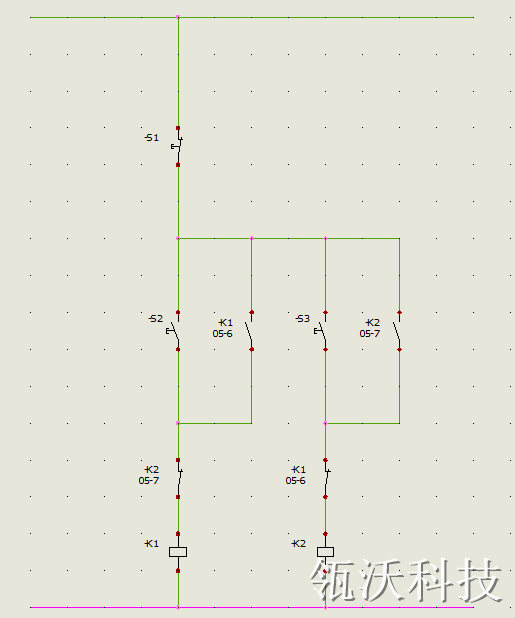

使用相同方法完成其余线圈和触点插入，结果如图 14所示。

注：如果想要在插入符号时旋转其方向，需要“双击”符号而不是“拖动”。

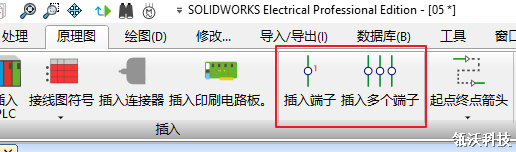

有一类符号插入比较特殊---端子。软件为其设置了专用插入命令，如图 15所示。

两个系统之间通过端子连接，它可以将系统内部接线关系与外部隔离，使安装调试更加方便。该示例项目为电机正反转控制系统，输出端接电动机，因此我们在电动机和断路器之间插入一组端子。电源作该系统的输入，因此电源输入处也需要插入一组端子。

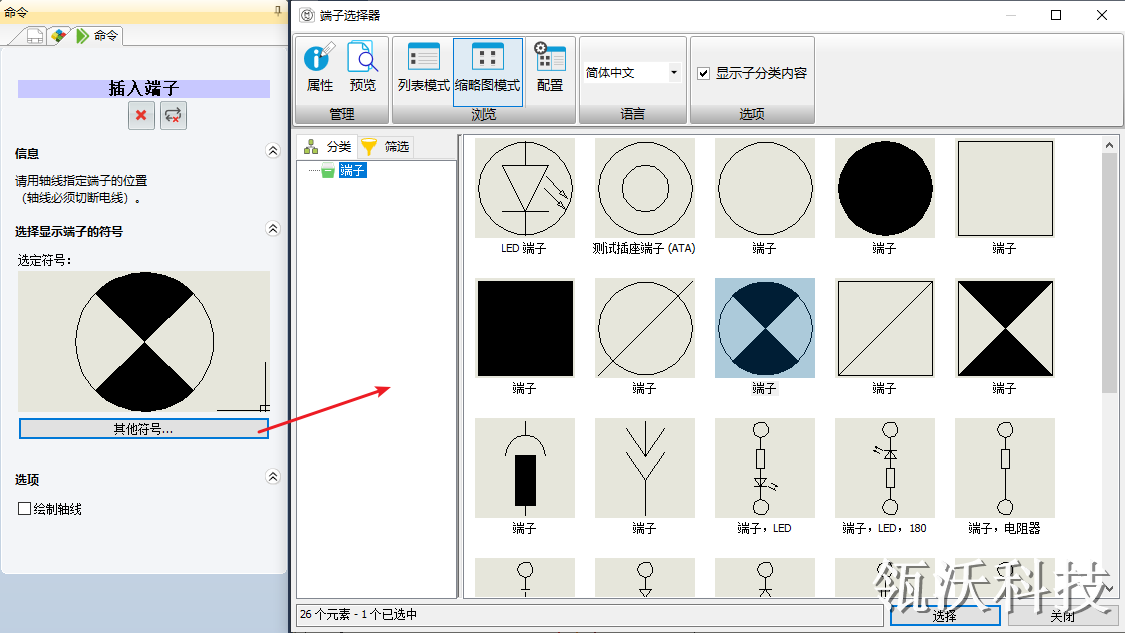

单击【插入多个端子】，“插入端子”命令和插入符号命令相同，可以选择不同的符号形状，选择如图 16所示端子并单击【选择】。

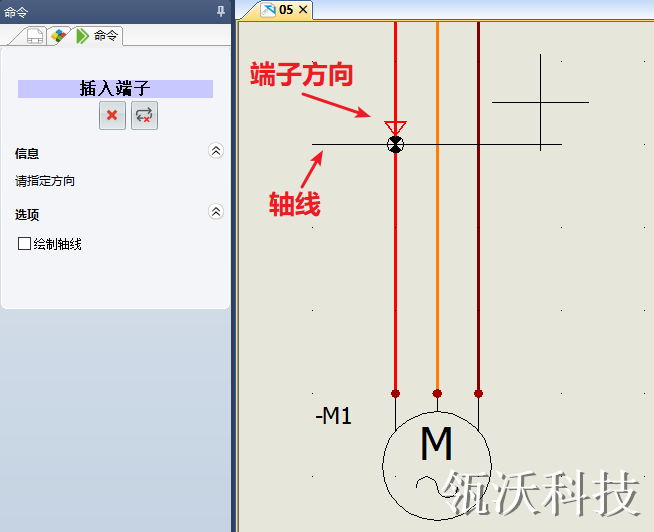

端子插入与符号不同，在需要插入端子的导线上绘制一条轴线，软件将自动在交叉点插入端子符号。首先，在电机M1上方绘制轴线，然后，将光标上移并单击图纸以指定端子方向，完成端子符号插入，如图 17所示。

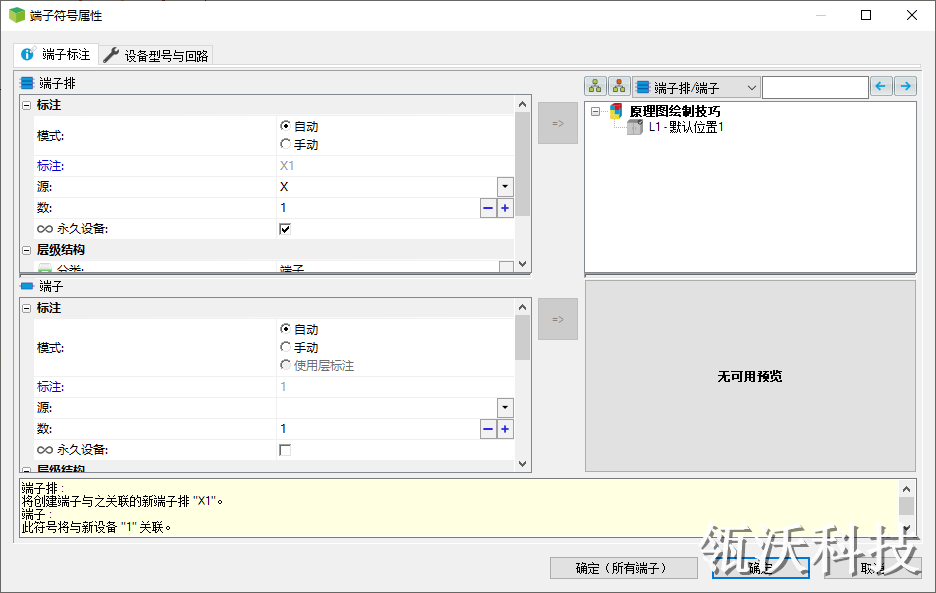

最后，软件将弹出“端子符号属性”对话框。由于多个端子通常组合在一起构成一个端子排，因此在“端子标注”下可以设置端子排和端子属性，如图 18所示。单击【确定“所有端子”】，完成端子设备属性设置。

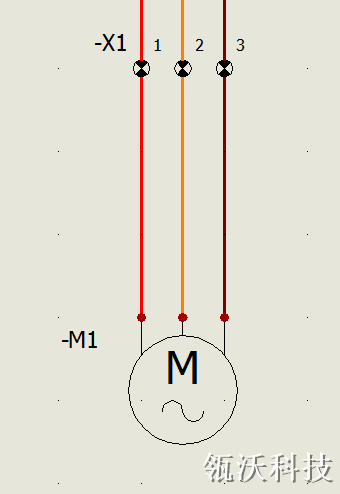

结果如图 19所示，软件创建了“X1”端子排和其下的三个端子。

参考图1，使用相同的方法插入进电端子排。

本文分步介绍了“原理图图纸”符号插入的基本操作。至此您已使用SolidWorks Electrical完成了“电机正反转控制”原理图图形绘制。
